Q641PPL、Q641M氣動一體式高溫球閥產品說明：
Q641PPL、Q641M氣動一體式高溫球閥是由球閥和氣動組成。閥體采用一體式，更好的防止球閥外漏。球閥采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。氣動高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍，廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。
產品特點：
1、使用壽命長。
2、一體式或分段式。
3、具有抗高溫性能。
4、結構緊湊、閥座強度大。
5、獨特的內部結構,維護更加簡單化。
6、下裝式閥桿,止了閥桿脫出,而且閥桿部位的密封更加可靠。
產品零部件材料：
| 執行器技術參數 |
閥體參數 |
| 氣壓 |
0.3MPa-0.7MPa |
公稱通徑 |
DN100～200mm |
| 輸出力矩 |
3～10000N·M |
公稱壓力 |
PN0.1～1.6MPa |
| 任選功能 |
雙作用、但作用零件材料 |
閥軸材質 |
304/316不銹鋼 |
| 零件材料 |
殼體：鋁合金表面陽極化處理。
端蓋：鋁合金表面噴塑處理。
活塞/齒條：鋁合金 |
閥體材質 |
鑄鐵、碳鋼、30不銹鋼 |
| 密封O型圈 |
丁睛橡膠=NBR70 |
球體材質 |
304/316/316L不銹鋼 |
| 軸承墊圈/導環 |
塑料 |
閥座密封 |
F4、PPL |
| 動作時間 |
1-5秒 |
結構形式 |
中線偏心 |
| 環境溫度 |
-20°～90° |
溫度 |
F4≤120℃、PPL≤350 |
| 氣動附件 |
電磁閥、電氣定位器、
限位開關、氣源處理三聯件
（有減壓器、過濾器、油霧器）
手輪機構。 |
適用介質 |
水、蒸汽、導熱油等酸類 |
| 特點 |
超寬面齒條(活塞)小齒輪傳動技術、
活塞及齒輪和殼體接觸面有低磨擦
材料制成的滑動軸承襯套、導向。
單作用式有保險彈簧座。1 |
特點 |
耐高溫 |
產品外形及結構尺寸：
| 公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
| H |
59 |
63 |
75 |
85 |
95 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
| W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
1410 |

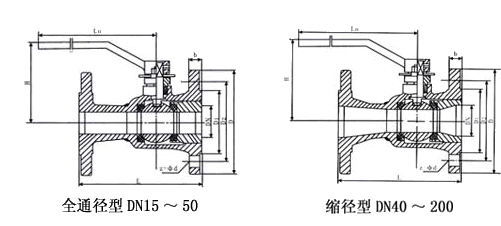

產品外型及結構尺寸示意圖：
