自力式流量調節閥工作原理
2019/8/7-自力式流量調節閥工作原理
自力式流量調節閥由一個帶有設定流量的控制閥門和執行器組成，可按照設定值進行自動調節，主要應對在被控流量一旦調定后，不經常改變（調整）的場合，它集檢測、控制、執行諸多功能于一閥，自成一個獨立的儀表控側系統。自力式流量調節閥閥內采用壓力平衡機構，反應靈敏、控制精確、允許壓差大，適用于非腐蝕性的液體，在系統管道中的流量控制，應根據實際情況選用，選取時閥前、后壓差要大于該有效壓力。

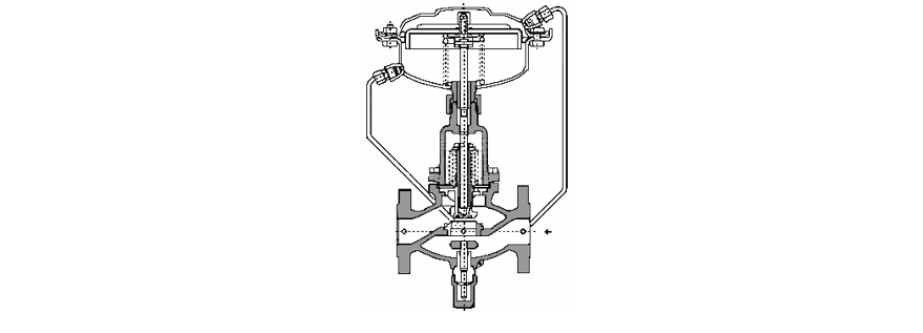

自力式流量調節閥一定流量的介質經過限流器時引起壓差，壓差通過脈沖管作用在控制膜片上。通過內置的控制彈簧限制壓差（限流器壓差）和流量。被控介質輸入閥以后，閥前壓力P1通過控制管線輸入下膜室，經節流閥節流后的壓力Ps輸入上膜室，P1于Ps的壓差即△Ps=P1-Ps稱為有效壓力。P1作用在膜片上產生的推力與Ps作用在膜片上產生的推力差與彈簧反力相平衡確定了閥芯與閥座的相對位置，從而確定了流經閥的流量。
當流經閥的流量增加時，即△Ps增加，結果P1、Ps分別作用在上、下膜室，使閥芯向閥座方向移動，從而改變了閥芯與閥座之間的流通面積，使Ps增加，增加后的Ps作用在膜片上的推力加上彈簧反力與P1作用在膜片上的推力在新的位置產生平衡達到控制流量的目的。反正，同理。設定被控介質的流量用調整節流閥與閥座的相對位置來確定。
