波紋管截止閥結構(圖)，波紋管截止閥作用及特性
2019/8/16-波紋管截止閥結構(圖)，波紋管截止閥作用及特性

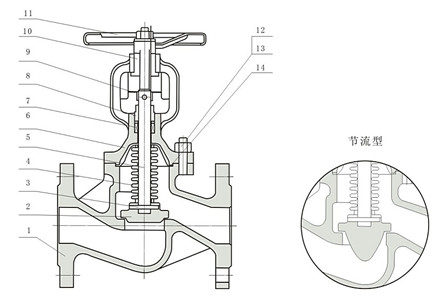

波紋管截止閥結構：
波紋管截止閥主要是填料的密封改為波紋管密封，波紋管外表面的上部與閥體焊在一起，這樣形成一個密閉空間，液體就在這個密閉空間內。而閥桿是插在波紋管里面的，波紋管底部與閥芯連接在一起，波紋管的伸縮來控制閥芯的開度。所以波紋管不裂就不可能有漏。波紋管密封可靠性非常高，可以用在有毒的介質或者氣體。如氯氣。防止外漏。
波紋管截止閥結構特性：
1、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏,并符合國際密封標準
2、沒有流體損失，降低能源損失，提高工廠設備安全
3、使用壽命長，減少維修次數，降低經營成本
4、堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件
5、氣體介質閥座采用PTFE軟密封材料提高本閥的密封性
6、耐高溫≤425℃閥座采用錐面硬密封。達到氣密性能零泄漏
波紋管截止閥作用：
波紋管在截止閥的作用是用來密封，防止介質從閥桿處泄露，波紋管下端與閥桿使用密封焊連接，上端與壓蓋使用密封焊連接，壓蓋與上法蘭之間一般安裝金屬纏繞墊片保證密封。波紋管截止閥密封性極強，極少出現外漏狀況。
