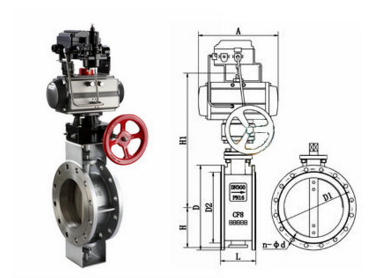

氣動通風蝶閥

• 閥門型號：D641W
• 通徑規格：DN50～DN2000
• 結構形式：中線型（法蘭）
• 閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316
• 公稱壓力：PN2.5、PN6、PN10
• 適用溫度：-40℃～+450℃以上
• 應用范圍：空氣、煤氣、含塵氣體、煙道氣、冷熱風等
• 產品特點：流道阻力小，流量系數大，重量輕，可適用于大口徑
氣動通風蝶閥概述：
氣動通風蝶閥是用在通風管道中的一種非密閉旋轉型蝶閥，采用中線式碟板與短結構鋼板焊接的結構形式設計制造，作為氣體介質的流量調節或開關控制。氣動通風蝶閥流道阻力小，流量系數大，重量輕，啟閉快，與閥門定位器配套使用，可實現比例調節，特別適用于大口徑、大流量鍋爐窯煙道氣控制。
氣動通風蝶閥優點：

1.可遠距離控制閥門開關、調節，達到了省時省力，省人工成本。
2.內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。
3.采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。

氣動通風蝶閥采用標準： 設計標準：GB/T12238-1989、JB/T8692-1998 法蘭連接尺寸：GB/T9115.1-2000 結構長度：GB/T12221-1989 壓力試驗：GB/T13927-1992、JB/T9092-1999 強度試驗：0.075  0.375  0.9 密封試驗：≤1.5%泄漏量 適用溫度：-40～+450℃ 氣動通風蝶閥技術參數： 公稱通徑 DN50～DN2000(mm) 壓力等級 PN0.25、0.6、1.0MPa 連接方式 法蘭式連接 結構形式 中線型結構 驅動方式 氣動控制,氣源驅動(可帶手輪) 閥體材質 鑄鋼WCB、不銹鋼304、不銹鋼316 密封材質 本體密封 工作場合 空氣、煤氣、含塵氣體、煙道氣、冷熱風等 控制方式 開關型（開關兩位模式），調節型（調節碟板開度） 附件選型 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 聲明：本文中所有文字、數據、圖片均只適用于參考，閥門性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-61128612。上海惠夏閥門制造有限公司官網：www.aslingkong.cn。 電動球閥|電動法蘭球閥|電動鑄鋼球閥|電動不銹鋼球閥|氣動球閥
