- 閥門型號：ZJHQ、ZJHX
- 通徑規格：DN20～DN200mm
- 結構形式：直通鑄造三通閥
- 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
- 公稱壓力：PN16、PN40、PN64
- 適用溫度：-196℃-450℃（具體見產品詳情）
- 應用范圍：液體、氣體、蒸汽等介質
- 產品特點：可代替兩臺互為開關的單、座調節閥
氣動薄膜三通調節閥概述：
ZJHQ、X氣動薄膜三通調節閥是針對三通控制而研制的專用調節閥，有合流和分流兩種結構形式，閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向，具有調節精度高，動作穩定可靠等優點。氣動薄膜三通調節閥合流型主要用于將兩種流體混合成第三種流體，分流型主要用于將一股流體分成兩股流體，可代替兩臺互為開關的單、座調節閥，用于液體、氣體、蒸汽等介質的調節與控制。
氣動薄膜三通調節閥應用于比例調節或旁路調節，尤其適用于石油工業熱交換器的流體溫度控制系統的調節，公稱通徑和壓差較小時，合流閥可用于分流場合，但公稱通徑大于80mm和壓差較大的分流場合，不能互換使用。
氣動薄膜三通調節閥參數：
| 閥體 |
| 形 式 |
直通單座鑄造球型閥 |
| 公稱通徑 |
20、25、32、40、50、65、80、100、125、150、200mm |
| 公稱壓力 |
PN16、40、64bar |
| 法蘭標準 |
JB/T79.1-94、792-94等 |
| 材 料 |
鑄鋼( ZG230450)、鑄不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 |
| 上 閥 蓋 |
標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃ |
| 閥蓋形式 |
螺栓壓緊式 |
| 填 料 |
V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料 |
| 結構形式 |
直通鑄造三通閥 |
| 閥內組件 |
| 閥芯型式 |
單座柱塞型閥芯 |
| 流量特性 |
等百分比特性和線性特性 |
| 材 料 |
不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等 |

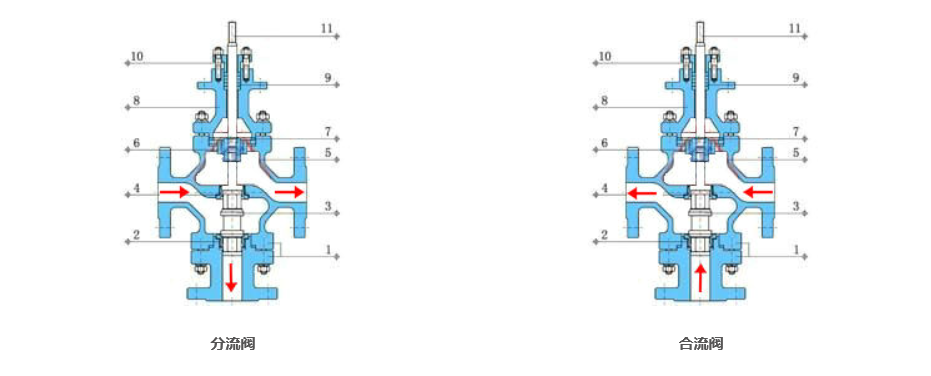

氣動三通調節閥原理:[氣動三通調節閥工作原理動態圖】
氣動三調節閥閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），其中三通合流調節閥用于將兩種流體混合成第三種流體，或兩種不同溫度的同種流體，混合成同一溫度流體。而三通分流閥則是將一種流體分成兩路流體。
氣動三通調節閥執行機構：
| 執行機構 |
| 型 式 |
ZHA/B多彈簧薄膜執行機構 |
| 型 號 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
| 有效面積cm2 |
350 |
350 |
560 |
900 |
1400 |
| 行程mm |
10、16 |
25 |
40 |
40、60 |
100 |
| 彈簧范圍KPa |
20-100（標準）、20-60、60-100、40-200、80-240 |
| 膜片材料 |
丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
| 供氣壓力 |
140-400KPa |
| 氣源接口 |
RCl/4" |
| 環境溫度 |
-30-70℃ |
| 閥作用形式 |
| 氣關式（B）- 失氣時閥位開（FO）；氣開式(K)一失氣時閥位關(FC) |
| 附件 |
| 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
聲明：本文中所有文字、數據、圖片均只適用于參考，閥門性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-61128612。上海惠夏閥門制造有限公司官網：www.aslingkong.cn。
