氣動薄膜角式調節閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬系列: 氣動調節閥
名    稱: 氣動薄膜角式調節閥
型    號: ZMABS
檢索關鍵字: 氣動薄膜角式調節閥,ZMABS氣動薄膜角式調節閥,不銹鋼氣動薄膜角式調節閥
  • 閥門型號:ZMAS、ZMBS
  • 通徑規格:DN20~DN200mm
  • 結構形式:角形單座鑄造閥
  • 閥體材質:鑄鋼(WCB)、不銹鋼(304、316、316L)
  • 公稱壓力:PN16、PN40、PN64
  • 適用溫度:-196℃-450℃(具體見產品詳情)
  • 應用范圍:高粘度、含有懸 浮物和顆粒狀物質
  • 產品特點:可避免結焦、堵塞,便于自凈與清洗,用于90度彎接頭處

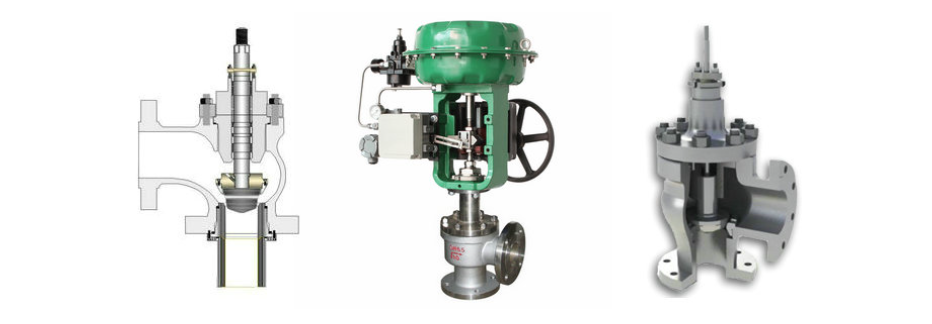

ZMABS氣動薄膜角式調節閥適用于要求直角連接,介質為高粘度、含懸浮物和顆粒狀介質的場合,主要由氣動薄膜多彈簧執行機構和角形閥組成,閥芯采用頂導向結構,具有體積小、重量輕、流路簡單、阻力小、易于沖洗的特點。氣動薄膜角式調節閥廣泛應用于精確控制氣體、液體等介質,工藝參數如壓力、流量、溫度、液位保持在給定值。
氣動薄膜角式調節閥特點:
氣動薄膜角式調節閥特別適用于允許泄露量小,閥前閥后壓差不大的高粘度、含有懸 浮物和顆粒狀物質的調節,可避免結焦、堵塞,便于自凈與清洗,本產品有常溫型、調節切斷型、波紋管密封型、高溫型、夾套保溫型等多種系列,適用流體溫度可在-196℃-+450℃范圍之間,流量特性為線形或等百分比,多種規格可供選擇。
氣動薄膜角式調節閥參數:
閥體
形      式 角形單座鑄造球型閥
公稱通徑 20、32、40、50、65、80、100、1 25、150、200mm
公稱壓力 PN16、40、64bar
法蘭標準 JB/T79.1-94、79.2-94等
材      料 鑄鋼( ZG230450)、不銹鋼(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等
上  閥  蓋 標準型:-17-230℃  散熱型:230-450℃  低溫型:-60--196℃  波紋管密封型:-40-350℃
閥蓋形式 螺栓壓緊式
填      料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料
結構形式 角型鑄造閥

閥內組件
閥芯型式 單座柱塞型閥芯
流量特性 等百分比特性和線性特性
材      料 不銹鋼(304、316、316L)、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。
氣動薄膜角式調節閥執行器:
執行機構
型      式 ZHA/B多彈簧薄膜執行機構
型      號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面積cm2 350 350 560 900 1400
行程mm 10、16 25 40 40、60 100
彈簧范圍KPa 20-100(標準)、20-60、60-100、40-200、80-240
膜片材料 丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力 140-400KPa
氣源接口 RC1/4"
環境溫度 -30-70℃

閥作用形式
氣關式(B)- 失氣時閥位開(FO);氣開式(K)一失氣時閥位關(FC)

附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

聲明:本文中所有文字、數據、圖片均只適用于參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-61128612。上海惠夏閥門制造有限公司官網:www.aslingkong.cn
