自力式調節閥工作原理
2019/8/7-自力式調節閥工作原理

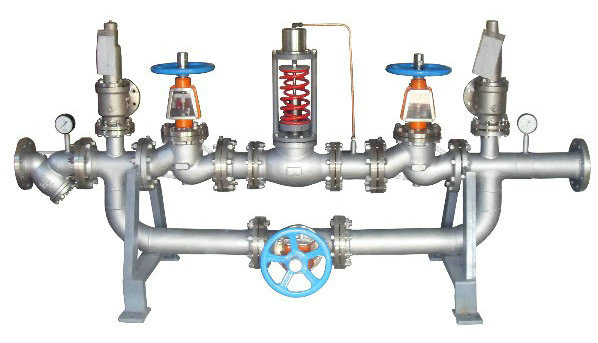

自力式調節閥也叫自力式控制閥，是一種新型的調節閥種類，顧名思義就是不需要外接電源和二次儀表，依靠流經閥內介質自身的壓力、溫度作為能源驅動閥門自動工作，利用閥輸出端的反饋信號（壓力、壓差、溫度），通過信號管傳遞到執行機構，驅動閥瓣改變閥門的開度，達到調節壓力、流量、溫度的目的。
自力式調節閥按照結構功能，一般可分為：自力式溫度調節閥、自力式壓力調節閥、自力式流量調節閥等等，能夠適用于大多數流體介質進行自動調節。它能夠有效的將流體介質的自身能能量轉化成驅動力，從而控制閥門開啟關閉。
自力式調節閥工作原理：
當介質流體從閥前流過經過閥芯閥座節流后，轉化為閥后壓力。然后經過管線輸入上腔室作用在頂部的托盤上，這時產生的作用力會與彈簧的反作用力相對等。這樣就決定了閥芯閥座的相對位置，從而控制閥后壓力。當閥后壓力增加時作用在頂盤上的作用力也隨之增加，使閥芯關關向閥座的位置，這樣閥芯和閥座之間的間隔就減小，流阻變大閥后壓力降低。直到頂盤上的作用力與彈簧反作用力相平衡為止，從而使閥后壓力下降到預設值。當閥后壓力降低時，作用方向與之前所說相反，這就是自力式調節閥的工作流程了。
對于傳統的控制閥來說，自力式調節閥并不需要外界能源，僅靠被調節介質的輸出信號，能夠有效的調節流體介質的屬性，這樣不僅大大節省了一些額外配件的開支，還能夠減少能源的使用，迎合國家節能減排的號召。
聲明：本文中所有文字、數據、圖片均只適用于參考，閥門性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-61128612。上海惠夏閥門制造有限公司官網：www.aslingkong.cn。
